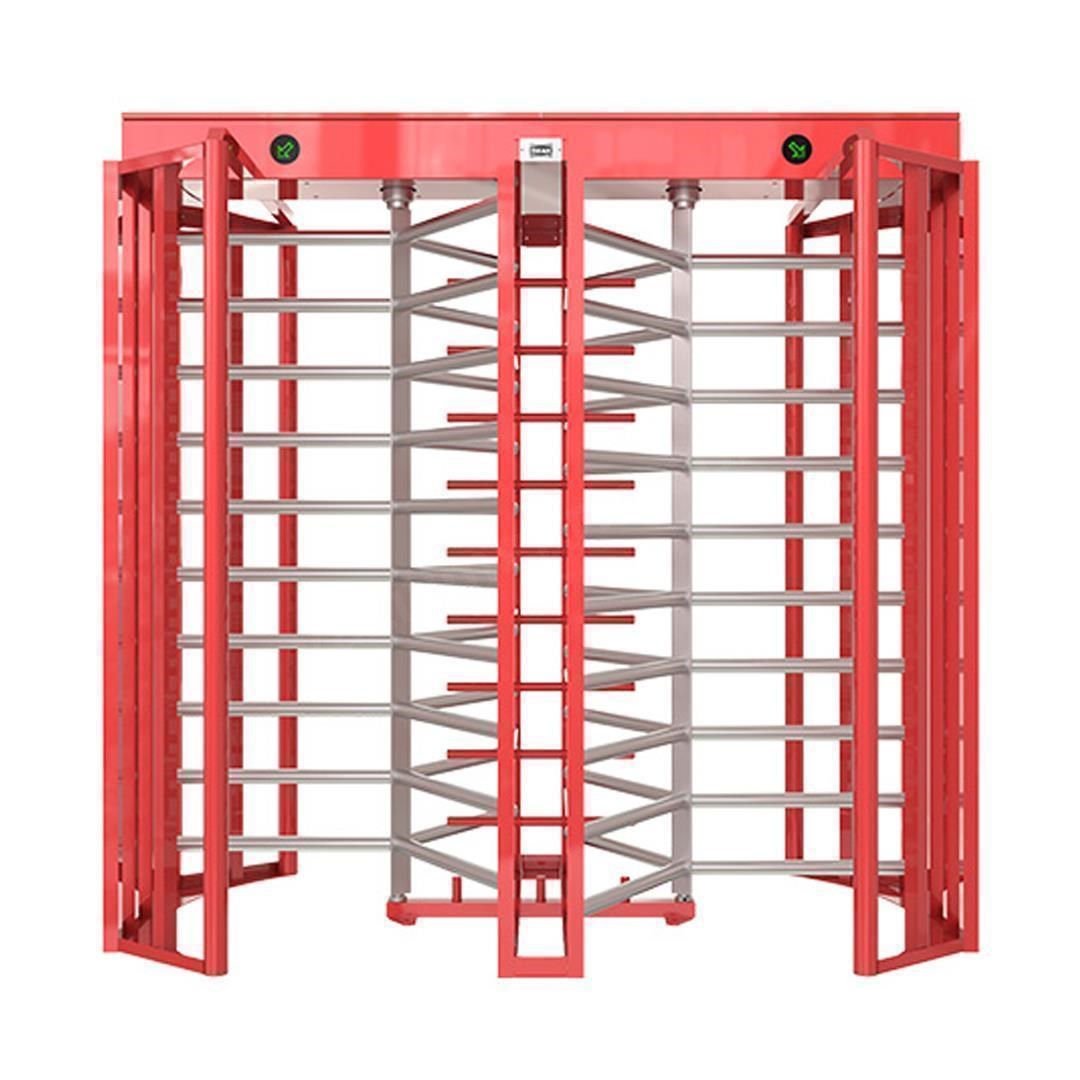

Özak St48Sd 4 Kollu Boyalı Boy Turnıkesi

• Enerji: 110-220V. 60-50Hz. Ac (%±10) 24V. Dc, Beklemede ~3W + ~ 3W
• Geçiş Anında ~15W + ~15W Kollar: Kanat Açısı 90° Dir.2 Rotorlu Ve Rotorlarda Her Biri Teker Teker Ayrılabilen Her Kanatta 10’Ar Adet Ø42X2,5 Mm Et Kalınlığında Sıcak Daldırma Galvaniz Üzeri Elektrostatik Toz Boyalı Çelik Veya Ø40X2 Mm Et Kalınlığında Paslanmaz Çelik Kollar Bulunmaktadır. (Ops.: Ø38, Ø42 Ve Ø45 Mm) Ölçüler : 2050 X 1180 X 2182 (Mm) Gövde Özelliği : Ana Taşıyıcılar Üzerine Kurulmuş, Yanlarda Kutu Profillerle Desteklenmiş, Seperatör İle Güçlendirilmiş Sıcak Daldırma Galvaniz Üzeri Elektrostatik Boyalı Çelik Veya Paslanmaz Çelik Su Geçirmez Üst Koruyucu Kapak Çalışma Isısı, Nem Oranı
• Ip Sınıfı: (-20°C) – (+68°C) (Ops:- 50°C Isı Pozitifleme İle), Rh 95% (±2%) Yoğuşmasız, Ip 56 (Ops
• Ip 66) Minimum Geçiş Performansı: 15 Milyon Ve Üzeri Çalışma Şekli : Her İki Yön Açık - Ops. Tek Yön Açık - Tek Yön Kapalı - Ops. Her İki Yön Kapalı Acil Durumda Ve Güç Kesilmesi Anında Sistem Serbest Geçişe İzin Verir
• Kontrol Sistemi: Kuru Kontak (Ground Control) İle Kontrol Edilebilir. Her Türlü Geçiş Kontrol Ünitesi Ve Jeton Sistemleri İle Uyum İçerisinde Çalışır. Ops. Rs232, Rs485 Veya Lan (Network) İle Fonksiyonları Kontrol Edilebilir
• Geçiş Hızı: Manuel Model İçin Mekanik Ünite Geçiş Kapasitesi Max: ~60 + ~60 Geçiş-Dk Nominal: ~18 + ~18 Kişi-Dk Motorlu Model İçin Mekanik Ünite Geçiş Kapasitesi Max: ~48 + ~48 Geçiş-Dk Nominal: ~15 + ~15 Geçiş-Dk İndikatörler : Yönlendirme İndikatörleri Standarttır
• Aksesuarlar: Motorlu Mekanik İlavesi, Trombon Kol, Turnike İçi Aydınlatma, Geçiş Tamamlandı Sensörü, Uzaktan Kumanda Alıcı-Verici, Manuel Kumanda, Jeton Yuvası Ve Kovası, Tanıtmalı Jeton Yuvası Ve Kovası, Sayaç (Resetli-Resetsiz), Kart Okuyucu Ayakları, Isı Pozitifleyici, Alt Pleyt, Rs232 - Rs485 - Lan Arayüz Modülü

Özak ST48SD 4 Kollu Boyalı Boy Turnikesi – Teknik ve Fonksiyonel Açıklama

Enerji ve Tüketim
Özak ST48SD turnikesi, 110–220 V AC, 50–60 Hz ±%10 aralığında çalışır ve 24 V DC besleme ile desteklenir. Bekleme modunda toplam enerji tüketimi ~6 W (~3 W + ~3 W), geçiş anında ise ~30 W (~15 W + ~15 W) seviyesindedir. Bu tasarım, yüksek performans ile enerji verimliliğini bir arada sunar.

Kollar ve Rotor Özellikleri
Cihaz, 2 rotorlu ve 90° kanat açısına sahip bir sistemdir. Her rotor, her kanatta 10’ar adet kol içerir ve her kol tek tek ayrılabilir. Kol seçenekleri:

• Ø42 mm x 2,5 mm kalınlığında sıcak daldırma galvaniz üzeri elektrostatik toz boyalı çelik

• Ø40 mm x 2 mm paslanmaz çelik
  Opsiyonel olarak Ø38, Ø42 ve Ø45 mm çap seçenekleri mevcuttur. Bu tasarım, yüksek dayanıklılık ve uzun ömürlü kullanım sağlar.

Gövde ve Yapı
Ana taşıyıcılar üzerine kurulan gövde, yanlarda kutu profillerle desteklenmiş ve separatör ile güçlendirilmiştir. Malzeme olarak sıcak daldırma galvaniz üzerine elektrostatik boyalı çelik veya paslanmaz çelik tercih edilmiştir. Üst koruyucu kapak su geçirmezdir ve estetik olarak tasarımı tamamlar.

Çalışma Koşulları
Turnike, -20 °C ile +68 °C arasında çalışabilir; opsiyonel ısı pozitifleme ile -50 °C’ye kadar kullanılabilir. Nem toleransı %95 ±2 olup, yoğuşma yapmaz. IP56 koruma sınıfına sahiptir; opsiyonel olarak IP66 ile zorlu çevre koşullarına uyum sağlar. Minimum geçiş performansı 15 milyon ve üzerindedir.

Çalışma Şekli ve Acil Durum
Cihaz, her iki yön açık, opsiyonel tek yön açık, tek yön kapalı veya her iki yön kapalı modlarda çalışabilir. Acil durum veya güç kesilmesi anında rotor serbest geçişe izin verir.

Kontrol Sistemi
Kuru kontak (Ground Control) ile kontrol edilebilir ve her türlü geçiş kontrol ünitesi ve jeton sistemi ile uyumludur. Opsiyonel olarak RS232, RS485 veya LAN (Network) üzerinden fonksiyonları kontrol etmek mümkündür.

Geçiş Hızı

• Manuel model: Mekanik ünite geçiş kapasitesi max ~60 + ~60 geçiş/dakika, nominal ~18 + ~18 kişi/dakika

• Motorlu model: Mekanik ünite geçiş kapasitesi max ~48 + ~48 geçiş/dakika, nominal ~15 + ~15 kişi/dakika

İndikatörler ve Aksesuarlar
Standart yönlendirme indikatörleri mevcuttur. Opsiyonel aksesuarlar: motorlu mekanik ilavesi, trombon kol, turnike içi aydınlatma, geçiş tamamlandı sensörü, uzaktan kumanda alıcı-verici, manuel kumanda, jeton yuvası ve kovası, tanıtmalı jeton yuvası ve kovası, sayaç (resetli/resetsiz), kart okuyucu ayakları, ısı pozitifleyici, alt pleyt, RS232-RS485-LAN arayüz modülü.

Boyutlar ve Ağırlık
Ölçüler: 2050 x 1180 x 2182 mm
Ağırlık: Yaklaşık 350–400 kg (malzeme ve opsiyonlara bağlı)
