Otopark Sensörü Montajı: Konumlandırma ve Kontrol Rehberi
Otopark sensörü montajı, sensörün algılaması beklenen duruma uygun teknoloji seçilerek başlar. Araç varlığını algılamak için manyetik loop dedektörü; geçiş hattındaki engelleri algılamak için emniyet fotoseli veya radar fotosel değerlendirilebilir. Montajdan önce kontrol sistemiyle bağlantı koşullarını ve algılama bölgesini netleştirmek, kurulumun doğru hedefe göre planlanmasına yardımcı olur.
Otopark sensörü montajına nereden başlanır?
İlk adım, sensörün hangi olayı algılayacağını tanımlamaktır: araç varlığı mı, yoksa fotoselin görüş alanından geçen bir araç veya yaya mı? Bu iki ihtiyaç aynı algılama yöntemiyle karşılanmaz. Manyetik loop dedektörü araç algılamayı loop üzerinden yaparken fotosel ve radar fotosel, geçiş alanındaki algılama için kullanılan seçeneklerdir.
Ardından sensörün bağlanacağı bariyer, kapı veya kontrol panosunun yapısı değerlendirilir. Ürünlerin çalışma gerilimi ve çıkış biçimi farklı olabilir. Bu nedenle montaj öncesinde ürün özellikleri ile kontrol panosunun bağlantı gereksinimlerini karşılaştırın; bağlantıyı ilgili cihazın talimatlarına göre planlayın. Bu kontrol, yalnızca sensör seçimini değil, montajın hangi noktada yapılacağını da belirler.
Loop dedektörü, fotosel ve radar arasındaki fark
“Otopark sensörü” tek bir cihaz tipini ifade etmez. Araç algılama dedektörü ile emniyet fotoseli farklı işlevlere yöneliktir. Loop dedektöründe algılama manyetik loop üzerinden gerçekleşir. Fotoselde ise verici ve alıcı arasındaki algılama hattı önem taşır; radar fotosel temassız radar algılama teknolojisini kullanır.
| Algılama yaklaşımı | Örnek ürün | Öne çıkan teknik bilgi | Değerlendirme noktası |
|---|---|---|---|
| Manyetik loop | OttoPark PD-132 | 220V AC, 2 kanal röle çıkışı | Araç algılama ve loop hattı ihtiyacı |
| Manyetik loop | Stargazer | 24V DC, 2 kanal röle çıkışı | Besleme gerilimi ve adaptör gereksinimi |
| Kablolu emniyet fotoseli | OttoPark PH-100 | Normal koşullarda 20 m algılama mesafesi | Verici-alıcı konumu ve saha koşulları |
| Kablolu emniyet fotoseli | Bft Compacta A20 180 | 30 m algılama; doğrudan görüş hattı gerekir | Kontrol panosu beslemesi ve görüş hattı |
| Kablosuz pilli emniyet fotoseli | OttoPark PH-200 | Açık alanda 12 metreye kadar algılama | Verici ve alıcı ünitelerin konumu |
| Radar emniyet fotoseli | OttoPark CZ-01 | 24V AC/DC, NC ve NO çıkış | Algılama alanı ve kontrol bağlantısı |
Tablodaki mesafeler farklı ürünlerin kendi teknik özellikleridir; doğrudan birbirinin yerine geçen ölçüler olarak değerlendirilmemelidir. Seçimde kullanım amacı, besleme ve çıkış yapısı birlikte ele alınmalıdır. Örneğin, bariyerle araç varlığını algılamak için loop dedektörü düşünülürken, geçiş hattında engel algılama ihtiyacında emniyet fotoseli veya radar fotosel değerlendirilebilir.
Konumlandırma ve montaj öncesi kontrol noktaları
Sensörün yeri, algılanması istenen alanla ilişkilendirilmelidir. Önce araçların nerede duracağı veya geçeceği, bariyerin ve kapının hareket alanı belirlenir. Ardından sensörün algılama bölgesi bu akışa göre planlanır. Böylece cihaz yalnızca uygun bir noktaya yerleştirilmekle kalmaz; beklenen algılama işleviyle de eşleştirilir.
Fotosel kullanılan kurulumlarda verici ve alıcının konumu ürünün algılama yapısına uygun olmalıdır. Bft Compacta A20 180 için verici ile alıcı arasında doğrudan görüş hattı gerekir. PH-100’ün normal koşullardaki algılama mesafesi 20 metre, kar, sis veya yağmurda yaklaşık 14 metredir. PH-200 ise açık alanda 12 metreye kadar algılama mesafesine sahiptir. Saha koşullarını ve ürünün kendi değerlerini birlikte göz önünde bulundurun.
- Algılama amacı: Araç varlığı mı, geçiş hattındaki engel mi algılanacak?
- Besleme: Sensörün gerilimi kontrol panosunun ve bağlantının gereksinimleriyle karşılaştırılmalı.
- Çıkış: Röle ya da NO/NC kontak yapısı, kullanılacağı kontrol girişine göre değerlendirilmelidir.
- Konum: Sensörün hedef alanı ve varsa verici-alıcı görüş hattı kurulum planında gösterilmelidir.
Ürün seçenekleri montaj ihtiyacına nasıl karşılık verir?
Loop ile araç algılama

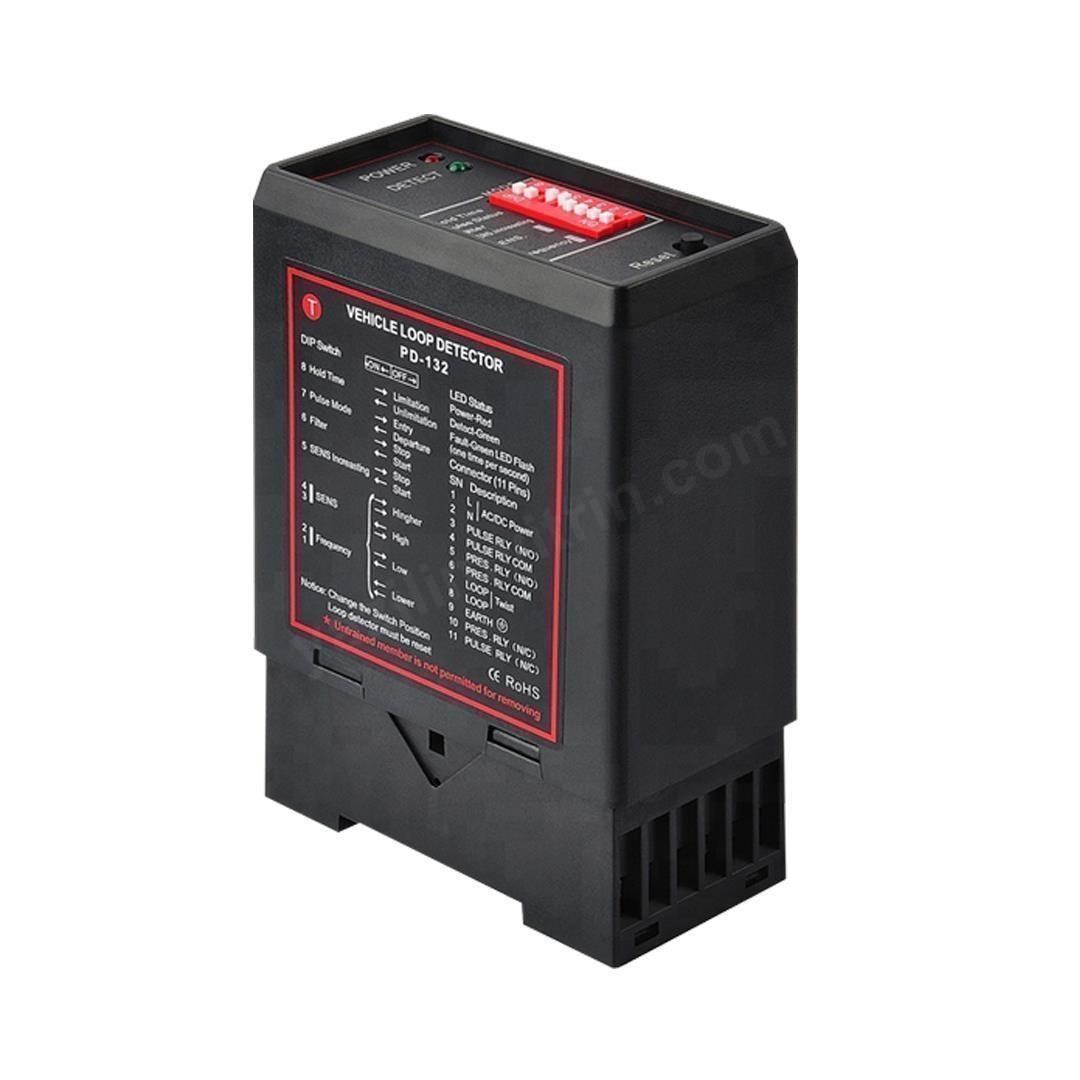

OttoPark PD-132 Manyetik Loop Araç Algılama Dedektörü Metal Kütle Dedektörü 220V, manyetik loop üzerinden araç algılar ve 220V AC ile çalışır. İki kanal röle çıkışı, iki ayrı loop veya kontrol senaryosunu yönetebilir. Otopark bariyeri, kayar kapı, kepenk ve otomatik geçiş sistemlerinde kullanım alanı bulunur.
OttoPark Pd-132 Manyetik Loop Araç Algılama Dedektörü Metal Kütle Dedektörü 220V
24V DC besleme kullanan bir seçenek arayanlar Stargazer Manyetik Loop Araç Algılama Dedektörü ürününü inceleyebilir. Bu model de iki kanal röle çıkışına sahiptir ve otomatik geçiş sistemlerinde araç algılama için kullanılır. Adaptörün fiyata dahil olmadığını montaj planına dahil etmek gerekir.
Emniyet fotoseli ve radar fotosel
OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip, bir verici ve bir alıcıdan oluşur; DC/AC 12–24 V ile çalışır. Normal koşullarda 20 metre, kar, sis veya yağmurda yaklaşık 14 metre algılama mesafesi vardır. Değerlendirmede bu koşul farkı ve ürünün röle çıkış değerleri dikkate alınabilir.
OttoPark PH-200 Kablosuz Pilli Emniyet Fotoseli verici ve alıcı ünitelerden oluşur. Verici 12~24VAC/DC ile çalışırken alıcı iki adet 1.5V AA pil kullanır; açık alandaki algılama mesafesi 12 metreye kadardır. NO / NC / COM röle çıkışı vardır.
Bft Compacta A20 180 Emniyet Fotoseli, 24 V AC/DC beslemeyi, NC ve NO kontak seçeneklerini ve 30 metreye kadar kızılötesi algılamayı destekler. Doğrudan görüş hattı gereksinimi, yerleşim planında göz önünde bulundurulmalıdır. OttoPark CZ-01 Bariyer Radar Emniyet Fotoseli ise 24 V AC/DC besleme ve NC/NO kontak çıkışıyla radar algılama kullanır; ürün açıklamasında ışık, toz, sis ve yağmurdan minimum etkilendiği belirtilir.
Montaj sonrasında çalışma kontrolü
Kurulum tamamlandığında sensörün hedeflenen algılama bölgesine karşılık verip vermediği kontrol edilmelidir. Testi, kullanılacağı senaryoya göre planlayın: loop dedektöründe araç algılama, fotoselde verici-alıcı hattının kesilmesi, radar fotoselde ise tanımlanan algılama alanındaki hareket değerlendirilir. Her kontrol, sensörün bağlı olduğu sistemin güvenli ve kontrollü biçimde sınanmasına uygun şekilde yapılmalıdır.
Beklenen tepki alınmazsa önce montaj ve bağlantı planını, besleme değerini ve sensörün konumunu yeniden gözden geçirin. Fotosellerde görüş hattının korunması, loop dedektörlerinde doğru algılama yönteminin seçilmiş olması temel kontrol başlıklarıdır. Sensör çıkışının kontrol panosundaki beklenen girişle eşleştiği de cihazların bağlantı talimatları üzerinden doğrulanmalıdır.
Kurulumda sık karşılaşılan planlama hataları
En yaygın sorunlardan biri, farklı algılama görevlerini aynı kabul ederek sensör seçmektir. Araç varlığını algılayan loop dedektörü ile geçiş hattındaki engeli algılayan fotosel aynı görevi tarif etmez. İhtiyaç doğru tanımlanmadığında montaj yeri veya seçilen ürün, beklenen kontrol davranışını karşılamayabilir.
Diğer önemli noktalar besleme ve çıkış uyumudur. Örneğin, bir ürünün 220V AC, diğerinin 24V DC ya da 12–24 V AC/DC ile çalışması mümkündür; bu değerler birbirine karıştırılmamalıdır. Benzer biçimde, röle çıkışları veya NO/NC kontak seçenekleri kontrol panosunun gereksinimine göre kontrol edilmelidir. Sabit bir sensör aralığı veya her saha için geçerli tek bir montaj ölçüsü varsaymak yerine, cihazın algılama mesafesi ve kurulum alanı birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
Otopark sensörü montajında önce ne belirlenmelidir?
Önce araç varlığının mı yoksa geçiş hattındaki engelin mi algılanacağı netleştirilmelidir. Bu ayrım loop dedektörü, emniyet fotoseli veya radar fotosel seçenekleri arasında karar vermeye yardımcı olur. Sonrasında besleme ve çıkış yapısı kontrol sistemiyle karşılaştırılmalıdır.
Loop dedektörü ile emniyet fotoseli aynı işi mi yapar?
Hayır, algılama yöntemleri ve kullanım amaçları farklıdır. Loop dedektörü manyetik loop üzerinden araç algılarken emniyet fotoseli verici-alıcı algılama hattı kullanır. Seçim, sistemde beklenen algılama görevine göre yapılmalıdır.
Fotosel montajında görüş hattı neden önemlidir?
Verici ve alıcının algılama hattı, fotoselin doğru çalışması açısından kurulum planının parçasıdır. Bft Compacta A20 180 için bu iki ünite arasında doğrudan görüş hattı gerekir. Montaj yerleri belirlenirken ürünün ilgili gereksinimi dikkate alınmalıdır.
Otopark sensörleri arasındaki mesafe nasıl seçilir?
Tek bir mesafe bütün sensörler için geçerli değildir; ürünün algılama mesafesi ve sahanın düzeni birlikte değerlendirilir. Örneğin PH-100’ün algılama mesafesi hava koşullarına göre değişirken PH-200 için açık alan değeri verilir. Yerleşim planını seçilen modelin özelliklerine göre oluşturun.
Montajdan sonra sistem nasıl kontrol edilir?
Kontrol, seçilen sensörün amaçlanan algılama görevini yerine getirip getirmediğine bakılarak yapılır. Araç algılama, fotosel hattının kesilmesi veya radar algılama senaryosu uygun biçimde test edilir. Besleme, çıkış bağlantısı ve sensör konumu da kontrol planına dahil edilmelidir.
