Manyetik Etiket Nedir? Otopark ve Geçiş Sistemlerinde Kullanımı
Manyetik etiket, güvenlik ve geçiş kontrol sistemleri araştırılırken sık kullanılan bir ifadedir. Ancak bu kavram ile araç algılama amacıyla kullanılan manyetik loop dedektörleri aynı çalışma biçimini ifade etmeyebilir. Bir sistemde doğru ürünü seçebilmek için önce ihtiyaç duyulan algılama yönteminin belirlenmesi gerekir.
Otopark bariyerleri, site girişleri, bina geçişleri ve endüstriyel araç geçiş noktalarında araç varlığını tespit etmek için farklı sensör teknolojileri kullanılabilir. Manyetik loop dedektörleri zemindeki indüksiyon loop üzerinden araç algılarken radar ve fotosel çözümleri farklı algılama prensiplerinden yararlanır. Bu nedenle “manyetik etiket” araması yapan kullanıcıların, ürünün araç algılama mı, geçiş yetkilendirme mi yoksa emniyet kontrolü mü sağlayacağını netleştirmesi önemlidir.
Manyetik etiket ile manyetik loop dedektörü arasındaki fark
Manyetik etiket ifadesi, günlük kullanımda bir nesnenin veya aracın manyetik bir işaretleyiciyle tanınmasını çağrıştırabilir. Oysa manyetik loop dedektöründe algılama, bir etiketin okunmasına dayanmaz. Araç algılama amacıyla zemine yerleştirilen indüksiyon loop ve bu loop ile çalışan dedektör birlikte değerlendirilir.
Bu fark, ürün seçiminde doğrudan önem taşır. Kullanıcı amacı araç geçişini veya bariyer önündeki araç varlığını tespit etmekse manyetik loop dedektörü araştırılabilir. Amaç bir kartın, etiketin ya da belirli bir geçiş kimliğinin okunmasıysa yalnızca “manyetik” kelimesine bakarak karar verilmemelidir. Ürün teknik özeti, algılama prensibi ve sistemdeki görev mutlaka birlikte incelenmelidir.
Otopark ve geçiş kontrol sistemlerinde algılama seçenekleri
Bir otopark girişinde araç varlığını belirlemek için kullanılacak çözüm; zemin yapısı, kablo döşeme imkânı, algılama mesafesi ve bariyerin çalışma senaryosuna göre değişebilir. Aşağıdaki seçenekler, verilen ürün bilgileri doğrultusunda farklı ihtiyaçlara göre değerlendirilebilir.
Manyetik loop algılama
Araç varlığını manyetik loop veya indüksiyon loop üzerinden belirlemek isteyen sistemler için değerlendirilir.
Radar algılama
Temassız algılama gereken bariyer, kapı ve araç geçiş noktalarında radar tabanlı ürünler incelenebilir.
Fotosel emniyeti
Bariyer veya kapı hareket alanında ışın kesilmesini izleyen emniyet fotoselleri farklı bir görev üstlenir.
Manyetik loop araç algılama ürünleri
Manyetik loop temelli ürünlerde seçim yaparken cihazın çalışma gerilimi, kanal yapısı, kablolu veya kablosuz kullanım biçimi ve hedeflenen geçiş senaryosu incelenmelidir. Verilen ürünler arasında iki farklı loop dedektörü öne çıkmaktadır.
OttoPark PD-132 Manyetik Loop Araç Algılama Dedektörü
OttoPark PD-132 Manyetik Loop Araç Algılama Dedektörü, 220V AC ile çalışan bir manyetik loop araç algılama dedektörüdür. İki kanal röle çıkışı bulunması, iki ayrı loop veya iki ayrı kontrol senaryosunun yönetilmesine imkân verir. Ürün; otopark bariyeri, kayar kapı, kepenk ve otomatik geçiş sistemlerinde kullanım için belirtilmiştir.
Yoğun trafik bulunan endüstriyel kullanım senaryolarında değerlendirilmek üzere sunulan bu modelin set içeriğinde bir adet OttoPark PD-132 manyetik loop araç algılama dedektörü yer alır.
OttoPark Pd-132 Manyetik Loop Araç Algılama Dedektörü Metal Kütle Dedektörü 220V

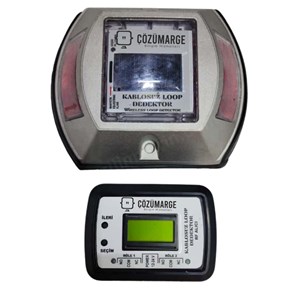

OttoPark PD-900 Pilli Kablosuz Loop Dedektör
OttoPark PD-900 Pilli Kablosuz Loop Dedektör, manyetik loop yani indüksiyon loop prensibiyle araç algılama yapar. Set içeriğinde bir merkez ve bir alıcı bulunur. Kablosuz yapı, kablo ve kazı ihtiyacını azaltmaya yardımcı olacak şekilde tasarlanmıştır; bu nedenle mevcut zeminin bozulmasının istenmediği alanlarda değerlendirilebilir.
Ürün; otopark bariyerleri, otomatik geçiş sistemleri, site ve bina giriş-çıkışları ile kontrollü araç geçiş noktaları için belirtilmiştir. Bariyer, kapı ve otomasyon sistemleriyle uyumlu çıkış yapısına sahip olduğu teknik özetinde ifade edilmektedir.
OttoPark PD-900 (PİLLİ) Kablosuz Loop Dedektör Metal Kütle Dedektörü
Radar ve fotosel ürünleri ne zaman değerlendirilir?
Her geçiş kontrol senaryosu manyetik loop kullanımını gerektirmez. Zeminde loop uygulaması yapmak istenmeyen veya temassız algılama tercih edilen alanlarda radar ürünleri incelenebilir. Emniyet fotoselleri ise araç ya da nesne algılamasından farklı olarak, verici ve alıcı arasındaki algılama hattının kesilmesine dayalı bir emniyet görevi için kullanılabilir.
Radarla araç algılama
OttoPark CZ-01 Bariyer Radar Emniyet Fotoseli, 24 V AC/DC besleme ile çalışan ve maksimum 30 metre algılama mesafesi verilen temassız radar algılama ürünüdür. NC ve NO kontak çıkışları bulunur. Otopark bariyerleri, site ve bina giriş-çıkışları ile endüstriyel tesis bariyerleri için kullanım alanı belirtilmiştir.
OttoPark CZ-03 Programlanabilir Radar Dedektör ise yalnızca araç algılama veya insan ve araç algılama modlarında çalışabilir. Tek yönden ya da her yönden gelen araçları algılama seçeneği ve mobil uygulama ile ayarlanabilen yönetim yapısı teknik özetinde yer alır. Ürün, otopark bariyerleri, site ve bina girişleri ile endüstriyel tesis araç geçişleri için belirtilmiştir.
Emniyet fotoseli seçimi
OttoPark PH-200 Kablosuz Pilli Emniyet Fotoseli, bir verici ve bir alıcı üniteden oluşur. Açık alanda 12 metreye kadar algılama mesafesi, NO/NC/COM röle çıkışı ve alıcının iki adet 1.5V AA pil ile kablosuz kullanımı verilen özellikler arasındadır.
OttoPark PH-200 Kablosuz Pilli Emniyet Fotoseli
OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip, normal koşullarda 20 metre, kar, sis ve yağmurda yaklaşık 14 metre algılama mesafesine sahiptir. DC/AC 12–24 V çalışma voltajı, 1A / 30V maksimum röle çıkışı ve -20°C ile +70°C çalışma sıcaklığı teknik özetinde belirtilmiştir.
OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip
OttoPark FKR-100 Fotoselli Kapı Sensörü, radar ile hareket algılayan, 12–24 V DC ile çalışan bir kapı sensörüdür. Maksimum 6 metre algılama mesafesi ve cam kapılar ile otomatik geçiş sistemlerine uygun kullanım bilgisi verilmektedir.
Manyetik etiket veya araç algılama çözümü seçerken kontrol listesi
- Algılama amacı: Araç varlığının tespiti, bariyer emniyeti ve kapı hareket algılaması birbirinden farklı ihtiyaçlardır.
- Kurulum yöntemi: Manyetik loop ürünlerinde loop yapısı dikkate alınmalıdır. Kablosuz seçeneklerde ise kablo ve kazı ihtiyacını azaltan ürün yapısı ayrıca değerlendirilir.
- Mesafe: Radar ve fotosel ürünlerinde belirtilen algılama mesafesi, kurulacak alanın ihtiyacıyla karşılaştırılmalıdır.
- Çıkış yapısı: Röle çıkışlarının NO, NC, COM veya iki kanal şeklinde olması, kullanılacak kontrol senaryosuna göre incelenmelidir.
- Çevre koşulları: Kar, sis, yağmur, yoğun trafik ve mevcut zemin durumu seçim kararında dikkate alınmalıdır. Teknik özette belirtilmeyen koşullar için varsayım yapılmamalıdır.
Manyetik etiket veya sensör algılamıyorsa hangi kontroller yapılmalı?
İlk adım, kullanılan ürünün gerçekten manyetik loop, radar ya da fotosel tabanlı olup olmadığını belirlemektir. Ardından besleme gerilimi, bağlantılar, röle çıkışı ve sensörün kurulum biçimi ürün teknik özetiyle karşılaştırılmalıdır.
Manyetik loop dedektörlerinde loop bağlantısı ve algılama alanı; fotosellerde verici-alıcı hizası ve görüş hattı; radar ürünlerinde ise algılama yönü ve hedef alanı kontrol edilmelidir. Kablosuz veya pilli bir ürün kullanılıyorsa ilgili besleme ve alıcı-verici yapısı da ayrıca incelenmelidir. Sorun devam ederse ürünün teknik dokümanına ve sistem kurulumundan sorumlu yetkiliye başvurulması gerekir.
Sıkça Sorulan Sorular
Manyetik etiket araç algılama için tek başına yeterli midir?
Tek başına yeterli olduğu söylenemez; önce kullanılan ürünün gerçek algılama prensimi belirlenmelidir. Manyetik loop dedektörleri, verilen bilgiler doğrultusunda bir etiket okumaktan ziyade indüksiyon loop üzerinden araç algılama yapar.
Manyetik loop dedektörü ile radar dedektörü aynı ürün müdür?
Hayır, aynı ürün değildir. Manyetik loop dedektörü indüksiyon loop prensibiyle çalışırken radar dedektörü temassız radar algılama kullanır; bu nedenle kurulum ve kullanım senaryoları farklı değerlendirilir.
Fotosel ile manyetik loop arasındaki temel fark nedir?
Manyetik loop araç varlığını indüksiyon loop üzerinden algılar. Fotosel ise verici ve alıcı arasındaki algılama hattının kesilmesine dayalı bir emniyet veya geçiş kontrol işlevi için kullanılır.
Ürün seçiminde algılama mesafesi neden önemlidir?
Algılama mesafesi, sensörün kurulacağı alanı kapsayıp kapsamadığını anlamaya yardımcı olur. Örneğin verilen ürünlerde radar ve fotosel modellerinin mesafeleri birbirinden farklıdır; bu nedenle alan ölçüsü ve ürünün teknik özeti birlikte değerlendirilmelidir.
Sensör seçeneklerini ve farklı araç algılama çözümlerini incelemek için Sensörler kategorisini ziyaret edebilirsiniz.
