Fotosel Sensör Çalışmıyor: Kontrol ve Arıza Giderme Rehberi
Fotosel sensör çalışmıyorsa bariyer ya da otomatik kapı hareket etmeyebilir, açık konumda kalabilir veya engel algılama işlevini yerine getiremeyebilir. Kontrole önce sensörlerin beslemesinden, verici-alıcı arasındaki görüş hattından ve hizalamadan başlayın; ardından bağlantıları ve kontrol panosunun davranışını değerlendirin.
Fotosel arızasında ilk kontrol edilecek noktalar
Bir fotosel sistemi, verici ile alıcı arasında kurulan algılama hattına dayanır. Bu hattın kesilmesi, sensörlerin doğru hizalanmaması veya beslemenin uygun olmaması sistemin beklenen tepkiyi vermemesine yol açabilir. Belirtiyi gözlemlemek, rastgele ayar değiştirmekten daha verimli bir başlangıçtır.
Bariyer ya da kapı hareket ediyorsa, çalışma alanında araç veya başka bir engel bulunmadığından emin olun. Sensör yüzeyinde kir, su birikmesi ya da görüşü kapatan bir nesne olup olmadığını kontrol edin. Temizlik veya gözle kontrol sırasında hareketli mekanizmalardan uzak durun; elektrik bağlantılarına müdahale etmeniz gerekiyorsa yetkin bir teknisyenden destek alın.
- Sensör beslemesi: Sensörün besleme değerinin kontrol panosunun sağladığı değerle uyumlu olduğunu kontrol edin. Farklı modellerin çalışma gerilimleri değişebilir.
- Görüş hattı: Verici ve alıcının karşılıklı görüşünü kesen bir engel olup olmadığına bakın.
- Hizalama: Sensörlerin yönünün değişip değişmediğini ve algılama hattının hedeflenen noktadan geçip geçmediğini inceleyin.
- Bağlantı: Kablolu sistemlerde besleme ve çıkış bağlantıları, kablosuz sistemlerde ise ilgili ünitelerin besleme düzeni değerlendirilmelidir.
- Kontrol panosu tepkisi: Sensör algılamasına rağmen bariyer ya da kapı tepki vermiyorsa sorun yalnızca fotoselde olmayabilir; kontrol panosu ve sistem bağlantıları uzman tarafından incelenmelidir.
Fotosel hizalama sorunu nasıl anlaşılır?
Fotosel hizalama sorunu, verici ve alıcının algılama hattının kesintiye uğramasıyla ortaya çıkabilir. Üniteler karşılıklı duruyor gibi görünse bile montaj sonrasında yönleri değişmiş veya aralarındaki görüşü bir nesne kapatmış olabilir. Sensörlerin konumunu kontrol ederken ürünün kurulum talimatlarına ve sistemin güvenlik düzenine uygun hareket edin.
Algılama mesafesi de değerlendirmede önemlidir; her model için aynı kabul edilmemelidir. Örneğin Bft Compacta A20 180 Emniyet Fotoseli, kızılötesi algılama teknolojisiyle araç ve yaya geçişlerini 30 metreye kadar algılar ve verici-alıcı arasında doğrudan görüş hattı gerektirir. Bu özellik, montaj konumunun ve aradaki görüşün neden kontrol edilmesi gerektiğini açıkça gösterir.
Kontrol sırasında sensörleri gelişigüzel biçimde başka bir konuma taşımayın. Özellikle bariyer ve otomatik kapılarda algılama noktası, güvenlik işlevinin doğru çalışması açısından önemlidir. Hizalama sonrasında sistemin tepkisini kontrollü biçimde gözlemleyin; sorun sürüyorsa bağlantı veya pano kontrolü için teknik destek alın.
Bariyer kapanmıyorsa belirtiyi doğru değerlendirin
Bariyer kapanmıyor şikâyetinde fotosel, kapanma hareketini engelleyen olası nedenlerden biridir; ancak her kapanmama sorunu fotosel arızası anlamına gelmez. Algılama hattında araç veya başka bir engel bulunması, fotosel hizasının bozulması ya da sensör bağlantısındaki bir sorun bariyerin kapanma komutunu etkileyebilir.
Önce bariyerin çalışma alanını ve sensörlerin görüş hattını kontrol edin. Alan boş olduğu hâlde sistem kapanmıyorsa sensörlerin beslemesi ve kontrol panosuna giden bağlantılar değerlendirilmelidir. Elektrik bağlantılarının işlevini, ölçüm ve pano şeması olmadan varsayımla belirlemeyin; bu kontrolleri yetkili bir teknik personelin yapması daha güvenlidir.
Belirtiyi not etmek de arıza tespitini kolaylaştırır: Bariyer hiç hareket etmiyor mu, yalnızca kapanma yönünde mi sorun çıkarıyor, yoksa sensör hattı kesildiğinde mi tepki veriyor? Bu gözlemler, fotosel kaynaklı bir durumla kontrol panosu veya başka bir sistem arızasının ayrıştırılmasına yardımcı olabilir.
Kablolu, kablosuz ve radar algılamalı seçenekler
Arıza kontrolünde sensörün çalışma biçimini bilmek, doğru noktaya odaklanmayı sağlar. Kablolu kızılötesi fotosellerde verici-alıcı görüşü ve besleme bağlantıları öne çıkar. Kablosuz pilli modellerde ünitelerin görevleri ve besleme düzeni farklı olabilir. Radar algılamalı bir ürün ise kızılötesi fotosel ile aynı algılama teknolojisine sahip değildir; bu nedenle kontrol yaklaşımı da ürünün kendi özelliklerine göre ele alınmalıdır.
Aşağıdaki ürünler farklı sistem özellikleriyle tanımlanmıştır. Birini seçmek veya mevcut arıza için uygunluğunu değerlendirmek, sistemin bağlantı yapısı ve montaj koşullarıyla birlikte yapılmalıdır.
Bft Compacta A20 180 Emniyet Fotoseli
Bu kablolu model kızılötesi algılama kullanır ve verici ile alıcı arasında doğrudan görüş hattı gerektirir. 24 V AC/DC beslemeyi destekler; montaj öncesinde kontrol panosunun besleme değerinin kontrol edilmesi gerekir. NC ve NO kontak seçenekleri bulunur. Otomatik ve kayar kapılar, otopark bariyerleri, endüstriyel kapılar ve otomatik geçiş sistemlerinde kullanılır.
Bft Compacta A20 180 Emniyet Fotoseli

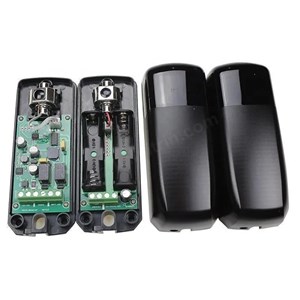

OttoPark PH-200 Kablosuz Pilli Emniyet Fotoseli
Set, bir verici ve bir alıcı üniteden oluşur. Verici 12~24VAC/DC ile çalışırken alıcı iki adet 1.5V AA pil ile kablosuz kullanılır; bu iki ünitenin besleme düzeni aynı değildir. Açık alanda algılama mesafesi 12 metreye kadardır ve çıkışları NO / NC / COM röle yapısındadır. Otopark bariyerleri, kayar kapılar, otomatik kepenkler ve otomatik kapı sistemleriyle uyumludur.

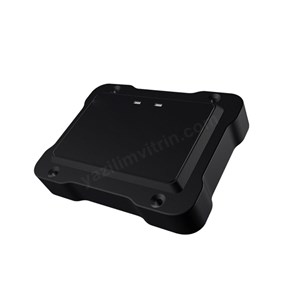

OttoPark CZ-01 Bariyer Radar Emniyet Fotoseli
CZ-01, temassız radar algılama teknolojisine sahiptir ve maksimum algılama mesafesi 30 metredir. Ürün ışık, toz, sis ve yağmurdan minimum etkilenecek şekilde tanımlanmıştır. 24 V AC/DC besleme ve NC ile NO kontak çıkışı kullanır; otopark bariyerleri, site ve bina giriş-çıkışları ile endüstriyel tesis bariyerleri için belirtilmiştir.

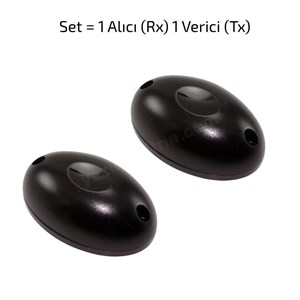

OttoPark PH-100 Emniyet Fotoseli Eko Seri Yumurta Tip
PH-100, alıcı (Rx) ve verici (Tx) ünitelerinden oluşan kızılötesi bir fotoseldir. Normal koşullarda algılama mesafesi 20 metre, kar, sis ve yağmurda ise yaklaşık 14 metredir. Çalışma voltajı DC/AC 12–24 V; röle çıkışı 1A / 30V max değerindedir. Ürünün boyutları 7.5 x 4.8 x 3 cm, ağırlığı 93 g ve çalışma sıcaklığı -20°C ile +70°C aralığındadır.
Otomatik kapı sensör ayarı nasıl yapılır?
Otomatik kapı sensör ayarı, sensörün türüne ve kontrol panosuna göre değişir; tüm modeller için geçerli tek bir ayar adımı yoktur. Fotosel kullanılan sistemlerde ilk olarak verici-alıcı yönünü ve aradaki görüş hattını kontrol edin. Ardından ürünün besleme değerini ve çıkış tipini, kontrol panosunun bağlantı gereksinimleriyle karşılaştırın.
Kontrol panosundaki ayarları rastgele değiştirmek yerine ürünün kurulum talimatlarını izleyin. Ayar menüsü, bağlantı şeması veya sensör göstergelerinin anlamı bilinmiyorsa teknik müdahaleyi uzman personele bırakın. Yanlış ayar, kapının çalışma davranışını değiştirebilir ve güvenli kullanım açısından sorun yaratabilir.
Fotosel ile araç algılama dedektörünü karıştırmayın
Otopark sistemlerinde fotosel ve manyetik loop dedektörü farklı algılama yöntemleriyle çalışır. Fotosel, verici-alıcı hattı veya ürünün teknolojisine bağlı algılama üzerinden değerlendirilirken manyetik loop dedektörü indüksiyon loop üzerinden araç algılar. Bu nedenle bir loop dedektöründeki sorun, fotosel hizalama sorunu gibi ele alınmamalıdır.
Örneğin OttoPark PD-132, 220V AC ile çalışan ve iki kanal röle çıkışı bulunan manyetik loop araç algılama dedektörüdür. Stargazer modeli ise 24V DC ile çalışır; adaptör fiyata dahil değildir ve iki kanal röle çıkışı vardır. Bu ürünler fotosel yerine geçen ürünler olarak değil, araç algılamada farklı çalışma prensibine sahip dedektörler olarak değerlendirilmelidir.
Ne zaman teknik destek alınmalı?
Görüş hattı, görünür engeller ve sensörlerin konumu kontrol edildiği hâlde sorun devam ediyorsa arızanın kaynağı bağlantı, kontrol panosu veya başka bir sistem bileşeni olabilir. Sensör kablolarını sökmek, kontak bağlantılarını değiştirmek veya pano ayarlarıyla deneme yapmak yerine sistemi inceletecek yetkin bir teknik personelden destek alın.
Destek talebinde bariyerin ya da kapının verdiği tepkiyi, sorunun hangi hareket sırasında ortaya çıktığını ve gözle kontrol edilen noktaları açıklayın. Kullanılan sensör modelini belirtmek de değerlendirmeyi kolaylaştırır. Böylece arıza tespitinde ürünün besleme ve çıkış özellikleri dikkate alınabilir.
Sıkça Sorulan Sorular
Fotosel sensör çalışmıyorsa ilk olarak neyi kontrol etmeliyim?
Önce sensörlerin görüş hattında engel olup olmadığını ve ünitelerin yönünü kontrol edin. Ardından sensörün besleme değerinin sistemle uyumlu olduğundan emin olun. Kablolu bağlantılar veya kontrol panosu üzerinde işlem gerekiyorsa teknik destek alın.
Bariyer fotoseli arızası bariyerin kapanmasını engeller mi?
Evet, fotosel algılama hattı kesilmiş ya da sensör bağlantısı sorunluysa bariyerin kapanma davranışı etkilenebilir. Ancak kapanmama her zaman fotoselden kaynaklanmaz; çalışma alanı, bağlantılar ve kontrol panosu da değerlendirilmelidir. Sorun sürüyorsa sistemin teknik olarak incelenmesi gerekir.
Fotosel hizalama sorunu nasıl giderilir?
Verici ve alıcının karşılıklı görüşünü engelleyen bir nesne bulunup bulunmadığını kontrol edin ve ünitelerin yönünü gözden geçirin. Algılama mesafesi ve kurulum koşulları modele göre değişebileceğinden ürünün talimatlarını izleyin. Ayar sonrası sorun devam ederse uzman desteği alın.
Otomatik kapıda fotosel ayarını kendim değiştirebilir miyim?
Görüş hattı gibi gözle kontrol edilebilen noktaları inceleyebilirsiniz; ancak pano ayarları ve elektrik bağlantıları için ürün talimatlarına uygun hareket edilmelidir. Sensörün çıkış yapısı ve besleme gereksinimi sistemle eşleşmelidir. Bu değerlerden emin değilseniz ayar veya bağlantı değişikliğini teknik personele bırakın.
